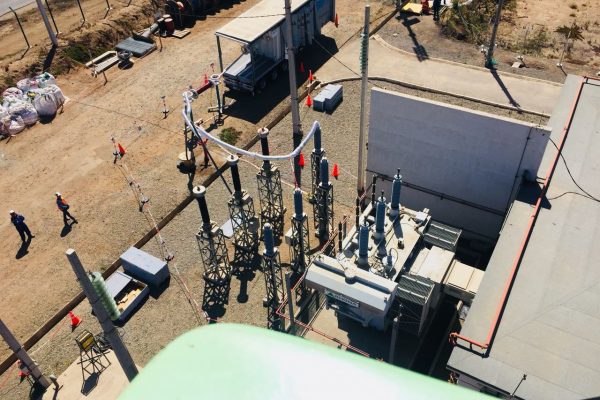

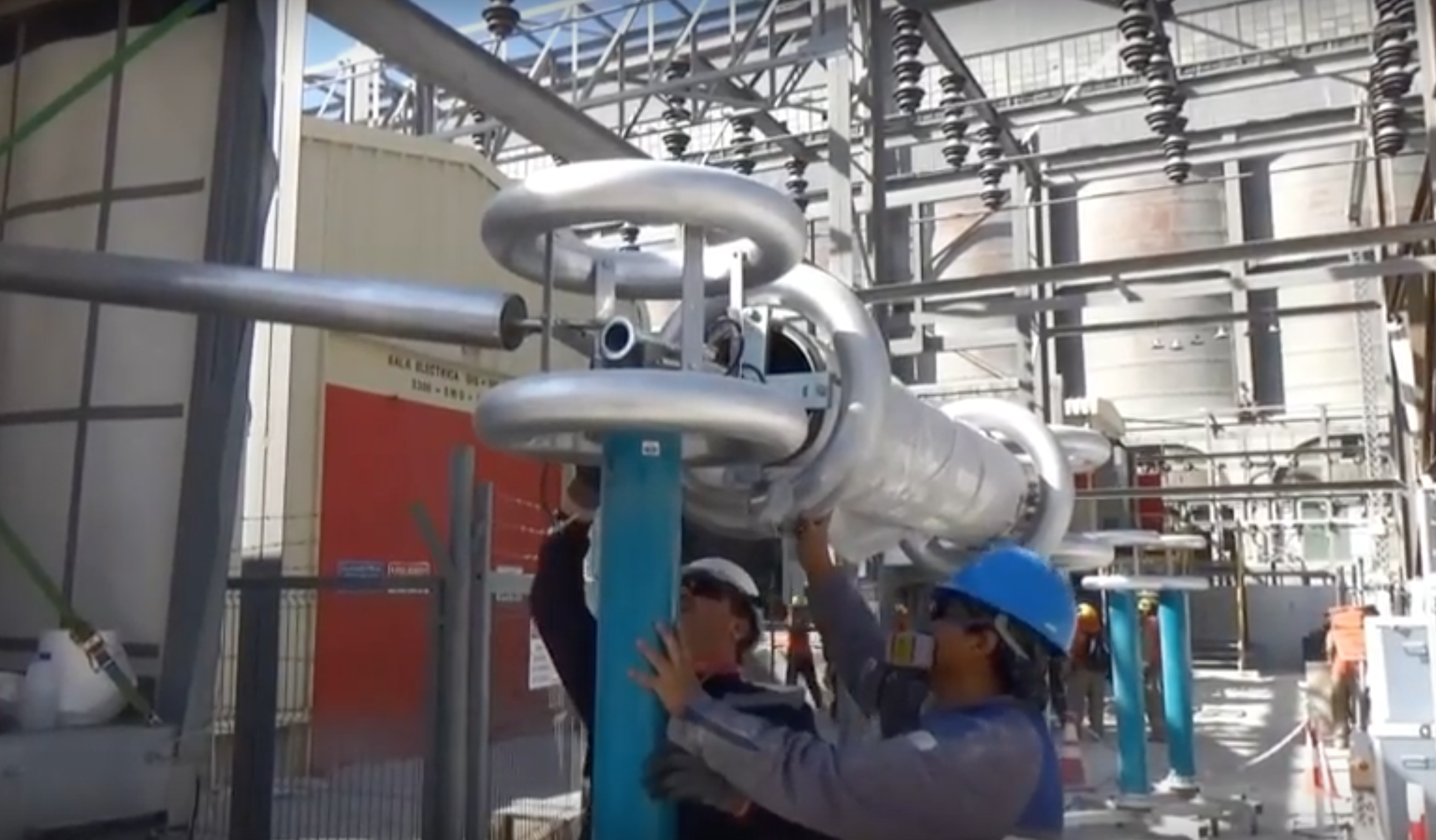

Este sistema permite realizar ensayos en cables extruidos de acuerdo con IEC 60840 y 62067 después de que hayan sido instalados. Estas normas especifican un ensayo con tensión AC únicamente en un rango de frecuencia f min = 20 Hz hasta f max = 300 Hz, no permitiendo los ensayos DC o VLF.
El sistema de ensayo y el objeto de ensayo forman un circuito resonante en serie que, por cuestiones físicas, garantiza una forma de onda puramente sinusoidal de la tensión de ensayo.
En caso de fallo del cable únicamente se producirían daños mínimos dado que la cantidad de energía acumulada en el circuito de ensayo es limitada.
El rango operativo de frecuencia determina el amplio rango de carga para el ensayo de cables muy cortos hasta cables de varios kilómetros de longitud.

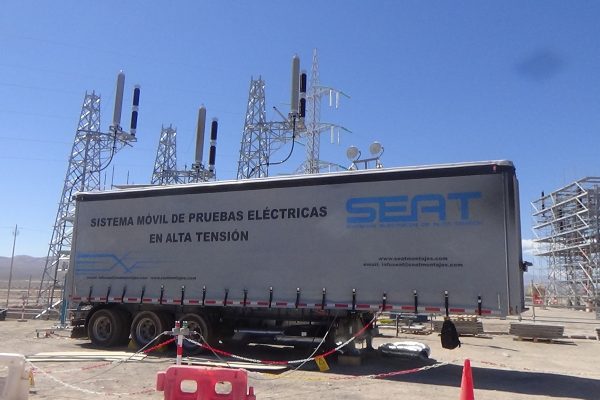

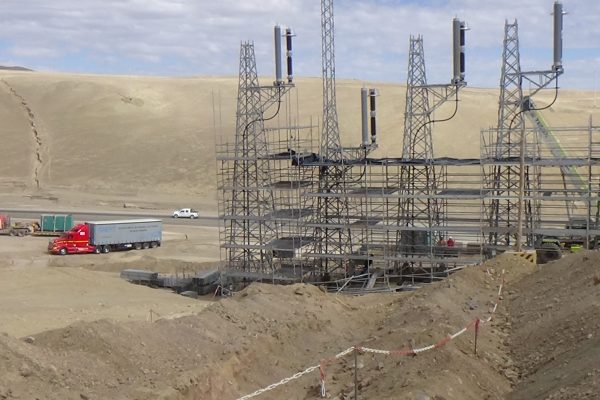

Ventajas de contar con nuestro sistema de ensayo In Situ
Determinación del estado del Sistema de Cable Aislado antes de la puesta en marcha o entrada en servicio.
Detección de fallas por fabricación del cable o instalación de accesorios, tales como terminaciones (exteriores y GIS)/uniones.
No es necesario intervenciones al sistema eléctrico existente.
No arriesga generar Black –out o salidas de servicio inesperadas.
Potencias reducidas para efectuar pruebas.
Ensayos No Destructivos.
Nivel de ruido por descarga parcial <10 pC.
Registros de Descargas Parciales (opcional).
Forma de onda puramente sinusoidal.
Instalación rápida y sencilla.
Rango de frecuencia 20 a 300 Hz.
Operación en serie y en paralelo de diferentes sistemas de ensayo.
Bajas pérdidas.

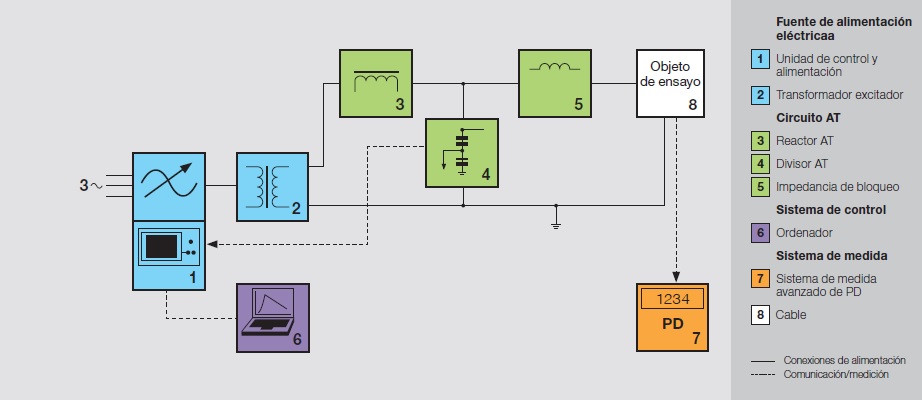

Diagrama de bloques del
sistema de ensayo
resonante AC
para el ensayo in situ
de cables extruidos
Diagrama de bloques del sistema de ensayo resonante AC para el ensayo in situ
de cables extruidos
